মাথার নিচে নিব কাটার সাথে চিপবোর্ড স্ক্রু: কাঠ বিভাজন বন্ধ করুন, কোনো প্রি-ড্রিলিং নেই

কাটিং নিবগুলি হল একটি চিপবোর্ড স্ক্রু হেডের নীচের দিকে ছোট উত্থাপিত পাঁজর, এবং সেগুলির কারণে একটি আধুনিক কণাবোর্ড স্ক্রু একটি শেল্ফ, একটি ক্যাবিনেটের মৃতদেহ বা একটি ফ্ল্যাট-প্যাক প্যানেলে পাইলট ছিদ্র ছাড়া এবং বোর্ডকে বিভক্ত না করে চালিত করা যেতে পারে।

নিবগুলি ক্ষুদ্রাকার রিমারের মতো কাজ করে। মাথাটি পৃষ্ঠের কাছে আসার সাথে সাথে, তারা এটিকে সংকুচিত করার পরিবর্তে পাতলা শেভিংয়ে উপাদানগুলিকে মিশ্রিত করে, তাই প্যানেলটিকে কখনই কাউন্টারসঙ্ক বিয়ারিং মুখের সম্পূর্ণ ওয়েজিং বল শোষণ করতে হবে না। এটি একটি ছোট বিশদ যা পুরো জয়েন্টটি কীভাবে আচরণ করে তা পরিবর্তন করে এবং আপনি উত্পাদনের জন্য ফাস্টেনারগুলি নির্দিষ্ট, স্টক বা কেনার আগে এটি বোঝার মতো।

এই নির্দেশিকাটি ব্যাখ্যা করে যে নিবগুলি আসলে কী করে, তারা কীভাবে মাথার জ্যামিতি, থ্রেড ফর্ম এবং পয়েন্ট শৈলীর সাথে ইন্টারঅ্যাক্ট করে এবং যেখানে কৌশলটির এখনও সীমা রয়েছে৷ প্যানেল পণ্যগুলিতে ফাস্টেনারগুলির একই পরিবারের আরও বিস্তৃত দেখার জন্য, আমাদের নিবন্ধটি ফাইবারবোর্ড এবং এমডিএফ অ্যাপ্লিকেশনের জন্য চিপবোর্ড স্ক্রু একটি দরকারী সহচর পড়া.

মাথার নিচে কাটিং নিবস আসলে কি?

একটি কাউন্টারসাঙ্ক চিপবোর্ড স্ক্রুতে, কাটার নিবগুলি মাথার নীচে শঙ্কুযুক্ত ভারবহন পৃষ্ঠের উপর বসে, সাধারণত চাকার স্পোকের মতো রেডিয়ালিভাবে সাজানো হয়। নকশার উপর নির্ভর করে এগুলি চার থেকে ছয়টি ছোট পাঁজর, কীলক বা খাঁজ হিসাবে প্রদর্শিত হয় যা ভারবহন মুখের জন্য কিছুটা গর্বিত।

অবস্থান আকারের চেয়ে বেশি গুরুত্বপূর্ণ। যেহেতু নিবগুলি উত্থাপিত হয়, তারা সমতল বা শঙ্কুযুক্ত ভারবহন পৃষ্ঠের আগে বোর্ডের সাথে যোগাযোগ করে। সেই ছোট মাথার শুরুই তাদের চূর্ণ করার পরিবর্তে কাটতে দেয়। একটি সম্পূর্ণ মসৃণ ভারবহন মুখের একটি স্ক্রুকে প্যানেলে তার পথ ঠেলে দিতে হয়, এবং চাপটি নিকটতম মুক্ত প্রান্তের দিকে বাহ্যিক ছাড়া আর কোথাও যেতে পারে না।

অনেক বাস্তব পণ্যে নিব এবং পাঁজর একই বৈশিষ্ট্য। একটি পাঁজরযুক্ত মাথা হিসাবে বর্ণিত একটি স্ক্রু একটি ছয়-বেভেল পাঁজরের প্যাটার্ন ব্যবহার করতে পারে যা একটি রিইনফোর্সিং রিজের সাথে একটি রিমিং প্রান্তকে একত্রিত করে, তাই মাথাটি কাটার সময় বিকৃতি প্রতিরোধ করে। আপনি যখন স্ক্রু তুলনা করেন তখন যে বিষয়টি গুরুত্বপূর্ণ তা হল যে নীচের অংশটি কাটিয়া প্রান্তগুলিকে উত্থিত করেছে কিনা।

• মাথার সীট হিসাবে গর্তের উপরের অংশটি রিমিং এবং কাউন্টারসিঙ্ক করা
• ফাইবার এবং কণাগুলিকে সংকুচিত করার পরিবর্তে কাটা
• কাউন্টারসিঙ্ক পরিষ্কার করা যাতে বিয়ারিং ফেস ফ্লাশ করে বসতে পারে
• মাথাকে পৃষ্ঠে নামানোর জন্য প্রয়োজনীয় টর্ক কমানো
• একটি জোরপূর্বক মাথার চারপাশে প্রদর্শিত উত্থাপিত রিং এবং হেয়ারলাইন ফাটল হ্রাস করা

আপনি পাইলট হোল এড়িয়ে গেলে কেন চিপবোর্ড এবং MDF বিভক্ত হয়

কণাবোর্ড এবং MDF কঠিন কাঠ নয়। পার্টিকেলবোর্ড হল রজন দিয়ে বাঁধা কাঠের চিপগুলির একটি মাদুর, এবং MDF হল একটি ঘন, সমজাতীয় ফাইবার বোর্ড। কোনটিরই সেলুলার কাঠামো নেই যা শক্ত কাঠকে একটি ফাস্টেনারের চারপাশে প্রসারিত এবং সংকুচিত করতে দেয়। যখন উপাদান নড়াচড়া করার কোথাও থাকে না, তখন এটি ফাটল।

একটি স্ক্রু একটি বোর্ডকে দুটি উপায়ে ক্ষতিগ্রস্ত করে। থ্রেডেড অংশটি উপাদানকে রেডিয়ালিভাবে স্থানচ্যুত করে, এই কারণেই একটি বড় আকারের স্ক্রু তার দৈর্ঘ্য বরাবর একটি প্যানেলকে বিভক্ত করতে পারে। মাথাটি একটি দ্বিতীয় এবং প্রায়শই বড় সমস্যা যোগ করে: একটি কাউন্টারসাঙ্ক বিয়ারিং পৃষ্ঠটি খুব প্রশস্ত পদচিহ্ন সহ একটি কীলকের মতো আচরণ করে, থ্রেড লাইন বরাবর না হয়ে পুরো মাথার ব্যাস জুড়ে বাইরের দিকে ঠেলে দেয়।

বিভাজন সাধারণত দুর্বলতম বিন্দুতে শুরু হয়, তাই ব্যর্থতা ক্লাস্টার বোর্ডের প্রান্ত এবং শেষের কাছাকাছি, শূন্যস্থান এবং কম ঘনত্বের প্যাচের চারপাশে এবং প্যানেলটি অসমর্থিত লাইন বরাবর। প্রি-ড্রিলিং আগে থেকে উপাদান সরিয়ে এটি সমাধান করে, কিন্তু এটি একটি ধাপ যোগ করে এবং সমাবেশকে ধীর করে দেয়। কাটিং নিব সমস্যাটিকে আক্রমণ করে যেখানে বেশিরভাগ ওয়েজিং চাপের উৎপত্তি হয়, যা মাথায় থাকে।

প্রাক-তুরপুন ছাড়াই কীভাবে নিব কাটা রোধ করে

নীচের ক্রমটি একটি প্যানেল পণ্যে একটি নিবড চিপবোর্ড স্ক্রু সহ একটি সাধারণ ড্রাইভকে বর্ণনা করে, যেখানে কোনও পাইলট গর্ত নেই এবং কোনও কাউন্টারসিঙ্ক নেই।

1. বিন্দু কামড় দেয়। একটি তীক্ষ্ণ বিন্দু, বা ঘন বোর্ডে একটি টাইপ 17 স্লটেড পয়েন্ট, গর্তটি শুরু করে এবং থ্রেডটিকে আঁকড়ে ধরতে কিছু দেয়।
2. সুতো টানে। মোটা থ্রেড প্যানেলকে জড়িয়ে রাখে এবং স্ক্রুটি নিচের দিকে আঁকতে থাকে, যা শ্যাঙ্কের চারপাশে সীমিত পরিমাণে উপাদান স্থানচ্যুত করে।
3. নিবগুলি প্রথমে নীচে স্পর্শ করে। কারণ তারা ভারবহন মুখের জন্য গর্বিত, তারা মাথার আসনের আগে বেশ কয়েকটি বাঁক পৃষ্ঠের সাথে দেখা করে।
4. নিব একটি অগভীর কাউন্টারসিঙ্ক কাটা. তারা ফাইবার বা চিপসের উপরের স্তরটিকে ভিতরের দিকে চাপার পরিবর্তে শিয়ার করে এবং পরিষ্কার করে, মাথার কোণের সাথে মেলে এমন একটি আসন তৈরি করে।
5. স্থানচ্যুত উপাদান কোথাও যেতে আছে. সংকুচিত করার পরিবর্তে কাটা চাপ স্থানীয় রাখে, তাই এটি বোর্ডের প্রান্তে ভ্রমণ করে না।
6. মাথার আসনগুলি কম টর্ক এ ফ্লাশ হয়। কম বল প্রয়োজন, তাই ক্লাচ আগে মুক্তি পায় এবং মাথার চারপাশের পৃষ্ঠ অক্ষত থাকে।

মূল পয়েন্ট: নিবগুলি মাথাকে লক্ষ্য করে, এবং মাথাটি হল যেখান থেকে পার্টিকেলবোর্ড এবং MDF থেকে সবচেয়ে বেশি বিভক্ত চাপ আসে। এই কারণেই একটি নিবড স্ক্রু প্রায়শই প্রি-ড্রিলিং ছাড়াই চালিত হতে পারে এমনকি যখন একা থ্রেড এখনও ক্ষতির কারণ হতে পারে।

হেড জ্যামিতি: যেখানে নিব বাস করে

মাথার ধরন নির্ধারণ করে যে নিবগুলি কোথায় বসতে পারে এবং তারা কতটা উপাদান পরিষ্কার করতে পারে। চারটি পরিবার বেশিরভাগ চিপবোর্ডের কাজ কভার করে।

কাউন্টারসাঙ্ক এবং ডবল কাউন্টারসাঙ্ক হেড

এই কণাবোর্ড এবং MDF জন্য আদর্শ পছন্দ. একটি একক শঙ্কু একটি অবিচ্ছিন্ন আসন কাটে, যখন একটি ডাবল কাউন্টারসাঙ্ক সংস্করণ দুটি কোণ ব্যবহার করে যাতে মাথাটি পৃষ্ঠে একটি পরিষ্কার পরিবর্তনের সাথে আরও গভীরে ডুবে যায়।

সেমি-কাউন্টারসঙ্ক হেডস

একটি অগভীর শঙ্কু কোণ একটি সামান্য বড় এলাকায় চাপ ছড়িয়ে দেয়, যা পাতলা প্যানেল এবং বোর্ডগুলিতে দরকারী যেখানে একটি গভীর কাউন্টারসিঙ্ক উপাদানটিকে খুব বেশি পাতলা করে। এগুলি প্রায়শই টাইপ 17 পয়েন্টের সাথে যুক্ত হয়।

প্যান, বিগল এবং মাথা উত্থাপিত

প্রশস্ত ভারবহন মুখের স্যুট নরম বোর্ড এবং পাতলা শীট, যেখানে অগ্রাধিকার ফ্লাশ ডুবার পরিবর্তে clamping হয়. নিবগুলি উপস্থিত হলে, নীচের দিকে সমতলভাবে বসে থাকে এবং এখনও গর্তের মুখটি পুনঃস্থাপন করে।

গুরুত্বপূর্ণ জিনিসটি বাক্সের নাম নয় বরং মাথার নীচে। যদি ভারবহন পৃষ্ঠটি সমতল এবং অবিচ্ছিন্ন হয়, তবে থ্রেডটি যতই ভালভাবে ডিজাইন করা হোক না কেন, মাথাটি প্যানেলটি খোলা থাকবে। উত্থাপিত কাটিয়া প্রান্ত জন্য দেখুন.

একাধিক হেড কনফিগারেশন সহ চিপবোর্ড স্ক্রু কণা বোর্ড, MDF, এবং ক্যাবিনেটরি কাজের জন্য তীক্ষ্ণ পয়েন্ট এবং অপ্টিমাইজ করা থ্রেড সহ বিভিন্ন হেড স্টাইল এবং উপকরণগুলিতে চিপবোর্ড স্ক্রুগুলি অন্বেষণ করুন। পণ্য দেখুন →

থ্রেড, পয়েন্ট এবং পাঁজর যা নিব অ্যাকশনকে সমর্থন করে

নিবগুলি কেবল জয়েন্টের মাথার প্রান্তটি পরিচালনা করে, তাই বাকি স্ক্রুগুলিকে সহযোগিতা করতে হবে। চওড়া পিচ সহ একটি মোটা, গভীর সিঙ্গেল-লিড থ্রেড হল ক্লাসিক পার্টিকেলবোর্ড প্যাটার্ন, কারণ এটি পাইলট ছিদ্রের প্রয়োজন ছাড়াই চিপের কাঠামোকে সংযুক্ত করে।

এমডিএফ-এ কোরটি ঘন এবং আরও অভিন্ন, এবং চিপগুলির প্রায় কোথাও যাওয়ার নেই। টুইন বা ডাবল থ্রেডগুলি দ্রুত গতিতে চালায় এবং প্রতি টার্নে চাপ কমায়, যখন একটি মিল করা লেজ বা টাইপ 17 স্লটেড পয়েন্ট ধুলোকে মাথার নীচে সংকুচিত করার পরিবর্তে গর্ত থেকে বেরিয়ে যাওয়ার পথ দেয়।

পাঁজর এবং পাঁজর-মিল্ড ডিজাইন

মাথার নীচের পাঁজরগুলি একবারে দুটি সুবিধা যোগ করে: তারা বিকৃতির বিরুদ্ধে মাথাকে শক্তিশালী করে এবং তারা নিবগুলির রিমিং ক্রিয়াকে প্রসারিত করে। যখন থ্রেডের লেজটিও মিলিত হয়, তখন স্ক্রুটি গর্তের উপরের অংশে তার নিজস্ব ক্লিয়ারেন্স কেটে দেয়, যা মাথাটি নীচে স্পর্শ করার মুহুর্ত পর্যন্ত টর্ক কম চালায়।

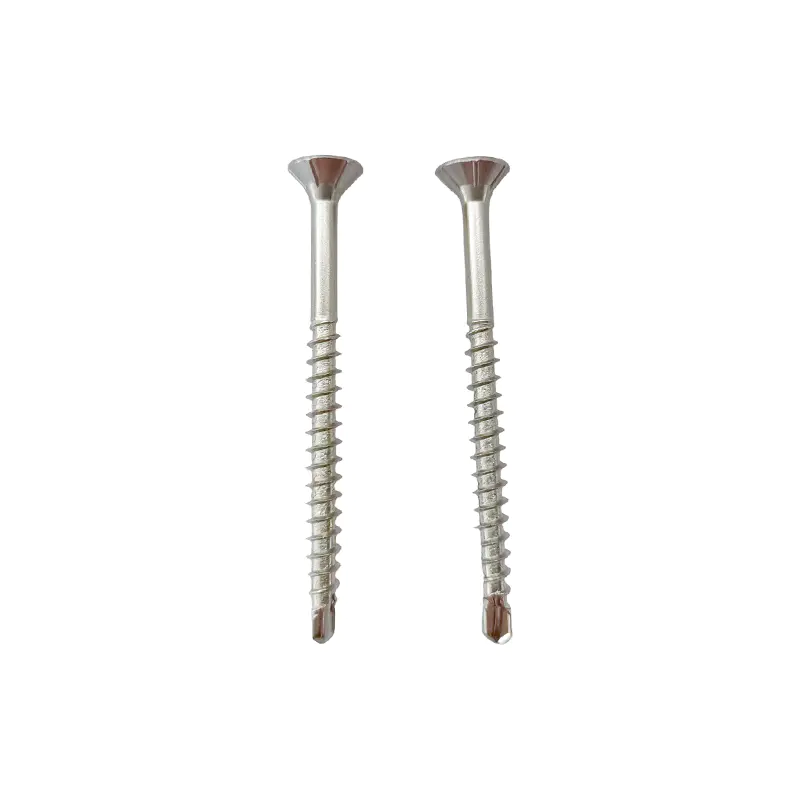

ডাবল কাউন্টারসঙ্ক হেক্সালোবুলার চিপবোর্ড স্ক্রু মিলড টেইল সহ নিরাপদ চিপবোর্ড, MDF, এবং আসবাবপত্র সমাবেশের জন্য ছয়-বেভেল ড্রাইভ, মিল করা পাঁজর এবং মিল করা লেজ সহ SUS304 স্টেইনলেস স্টিলের স্ক্রু। পণ্য দেখুন →

বোর্ডের সাথে স্ক্রু ম্যাচিং

কোনও একক চিপবোর্ড স্ক্রু প্রতিটি স্তরের জন্য উপযুক্ত নয়। আপনি যখন একটি নতুন সমাবেশ বা মেরামতের জন্য একটি স্পেসিফিকেশন নির্বাচন করেন তখন একটি প্রারম্ভিক বিন্দু হিসাবে নীচের টেবিলটি ব্যবহার করুন৷

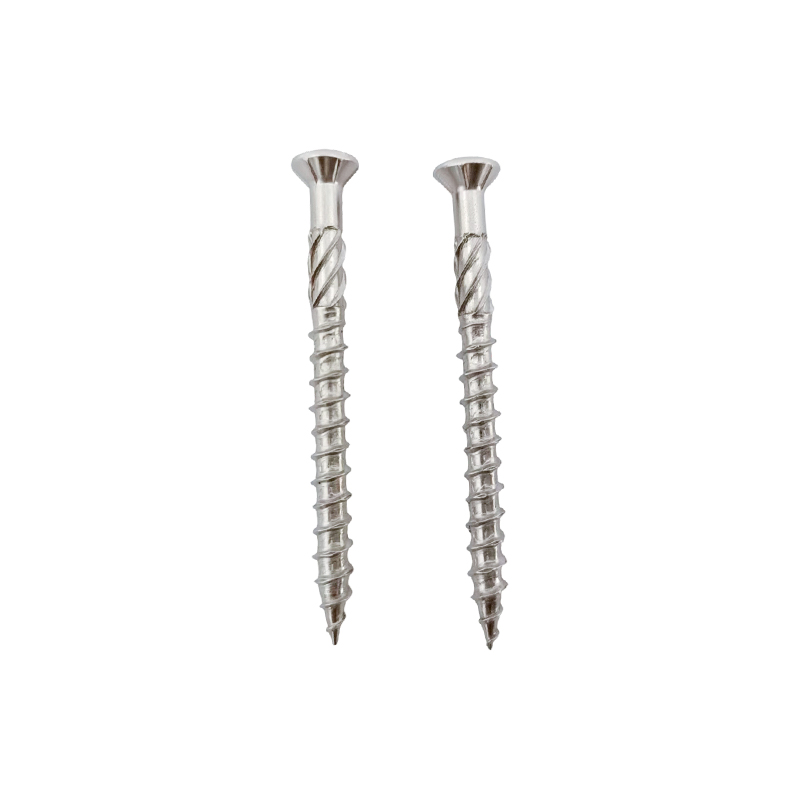

সেমি কাউন্টারসাঙ্ক টাইপ 17 টরক্স চিপবোর্ড স্ক্রু সেমি কাউন্টারসাঙ্ক হেড, ডাবল থ্রেড এবং চিপবোর্ড, MDF এবং আসবাবপত্রের জন্য টাইপ 17 প্রোফাইল সহ SUS304 স্টেইনলেস স্টিলের স্ক্রু। পণ্য দেখুন →

ড্রাইভিং টেকনিক: নিবসের সম্পূর্ণ সুবিধা পাওয়া

নিব কাটা বিভক্ত হওয়ার ঝুঁকি কমায়, কিন্তু তারা দুর্বল ড্রাইভিং অনুশীলনের জন্য ক্ষতিপূরণ দিতে পারে না। কিছু অভ্যাস পার্থক্য করে।

• ক্লাচ কম সেট করুন এবং মাথার আসন না হওয়া পর্যন্ত ধীরে ধীরে বাড়ান, শুরু থেকে সম্পূর্ণ টর্কের সাথে গাড়ি চালানোর পরিবর্তে।
• অবকাশের সাথে ঠিক মেলে এমন একটি বিট ব্যবহার করুন। একটি জীর্ণ বিট ড্রাইভ বৃত্তাকার এবং অতিরিক্ত টর্ক উত্সাহিত.
• মাঝারি গতিতে গাড়ি চালান। উচ্চ rpm তাপ উৎপন্ন করে এবং কণাবোর্ডে বাইন্ডারকে ভেঙে দিতে পারে।
• যখন মাথাটি পৃষ্ঠের সাথে ফ্লাশ হয় তখন থামুন, চালক স্টল বা বোর্ড ক্রেকের সময় নয়।
• ফাস্টেনারগুলিকে প্রান্ত এবং প্রান্ত থেকে দূরে রাখুন। নিব ঝুঁকি কম করে, তারা এটি অপসারণ করে না।
• একটি কঠিন পৃষ্ঠের উপর প্যানেল সমর্থন. একটি অসমর্থিত বোর্ড flexes, এবং flexing splits প্যানেল.

সাধারণ ভুল যা এখনও বিভাজন ঘটায়

• একা দৈর্ঘ্য দ্বারা একটি স্ক্রু নির্বাচন করা এবং মাথার নীচের দিকে উপেক্ষা করা।
• একটি প্যানেল পণ্যে একটি ফ্ল্যাট বিয়ারিং ফেস স্ক্রু ব্যবহার করা কারণ এটি ইতিমধ্যেই বাক্সে ছিল৷
• বোর্ডের বেধের জন্য ব্যাস খুব বড় একটি স্ক্রু চালানো।
• মাথা বসার পর ক্রমাগত শক্ত করা।
• পাতলা প্যানেলে ক্লাচ নিয়ন্ত্রণ ছাড়াই একটি উচ্চ-গতির প্রভাব ড্রাইভার চালানো।
• একটি বিদ্যমান বিভক্ত বা পুনরায় ব্যবহার করা গর্তে ড্রাইভিং, যেখানে কাটার জন্য কোন অক্ষত উপাদান অবশিষ্ট নেই।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: কাটিং নিব কি সত্যিই প্রি-ড্রিলিং এর প্রয়োজনীয়তা দূর করে?

বেশিরভাগ প্যানেল পণ্যে, হ্যাঁ। সাধারণ বেধে কণাবোর্ড এবং MDF-এর জন্য, একটি নিবড কাউন্টারসাঙ্ক চিপবোর্ড স্ক্রু সরাসরি চালিত করা যেতে পারে, যদি স্ক্রু ব্যাস বোর্ডের সমানুপাতিক হয় এবং ড্রাইভার ক্লাচটি সংবেদনশীলভাবে সেট করা হয়। শক্ত কাঠ, ঘন কম্পোজিট, পাতলা অংশ এবং একটি প্রান্তের কাছাকাছি অবস্থানের জন্য, একটি ছোট পাইলট গর্ত রাখুন।

প্রশ্ন 2: নিব কাটা কি মাথার নিচের পাঁজরের মতো?

তারা ঘনিষ্ঠভাবে সম্পর্কিত এবং প্রায়শই একটি বৈশিষ্ট্যে মিলিত হয়। একটি পাঁজর বিশুদ্ধরূপে শক্তিশালীকরণ, বিশুদ্ধভাবে কাটা, বা উভয় হতে পারে। একটি কাটিং নিবকে যা চিহ্নিত করে তা হল উত্থিত প্রান্তটি প্রথমে বোর্ডের পৃষ্ঠের সাথে মিলিত হয় এবং মাথাটি নিচের দিকে ঘোরার সাথে সাথে উপাদানগুলিকে সরিয়ে দেয়।

প্রশ্ন 3: আমি কি MDF এ নিবড চিপবোর্ড স্ক্রু ব্যবহার করতে পারি?

হ্যাঁ, এবং তারা সেখানে সাধারণ। একটি নিব করা মাথা একটি মিল করা লেজ বা টাইপ 17 পয়েন্টের সাথে যুক্ত করুন যাতে ঘন কোর দ্বারা উত্পাদিত ধুলোর একটি পালানোর পথ থাকে এবং একটি ক্লাচ সেটিং সহ মাঝারি গতিতে গাড়ি চালান যা ফ্লাশের সময় স্ক্রুটিকে আটকায়।

প্রশ্ন 4: নিবগুলি কি ধরে রাখার শক্তি কমায়?

না। হোল্ডিং পাওয়ার আসে প্যানেলের থ্রেড এগেজমেন্ট থেকে, মাথা থেকে নয়। যদি কিছু থাকে, গর্বিতভাবে দাঁড়ানোর পরিবর্তে ফ্লাশ করা একটি মাথা জয়েন্ট জুড়ে আরও সমান ক্ল্যাম্প লোড এবং একটি চাটুকার সমাপ্ত পৃষ্ঠ তৈরি করে।

নিবড চিপবোর্ড স্ক্রু নির্দিষ্ট করা

আপনি যখন একটি স্পেসিফিকেশন লেখেন বা একটি অর্ডার দেন, তখন থ্রেড থেকে মাথাটি আলাদাভাবে বর্ণনা করুন। মাথার স্টাইল তালিকাভুক্ত করুন এবং নীচের অংশে কাটার নিব বা পাঁজরের প্যাটার্ন রয়েছে কিনা, তারপরে থ্রেড ফর্ম এবং পিচ, পয়েন্টের ধরন, নামমাত্র ব্যাস এবং দৈর্ঘ্য, উপাদানের গ্রেড, ড্রাইভ রিসেস এবং পৃষ্ঠের ফিনিস।

এই বিবরণগুলিই নির্ধারণ করে যে একটি প্রদত্ত প্যানেলে প্রি-ড্রিলিং ছাড়াই একটি স্ক্রু চালিত করা যায় কিনা। একই দৈর্ঘ্য এবং ব্যাসের দুটি স্ক্রু কণাবোর্ডের একই অংশে সম্পূর্ণ ভিন্নভাবে আচরণ করতে পারে যদি একটির মসৃণ ভারবহন মুখ থাকে এবং অন্যটির মাথার নিচে কাটা প্রান্ত থাকে।

আপনি সম্পূর্ণ পর্যালোচনা করতে পারেন চিপবোর্ড স্ক্রু পরিসীমা মাথার শৈলী, পাঁজর কনফিগারেশন এবং পয়েন্ট বিকল্পগুলি এক জায়গায় তুলনা করতে এবং আপনি যে বোর্ডটি ব্যবহার করেন তার সাথে একটি স্পেসিফিকেশন মেলে। পৃষ্ঠের জন্য মাথা, মূলের জন্য থ্রেড এবং ধুলোর জন্য বিন্দু চয়ন করুন এবং প্রথম পাইলট গর্তটি ড্রিল করার আগে বেশিরভাগ বিভক্ত প্যানেল অদৃশ্য হয়ে যায়।
