ফ্ল্যাট টেইল বনাম তীক্ষ্ণ লেজ স্ব-ট্যাপিং স্ক্রু: উপাদান থ্রেড-গঠনের পার্থক্য

দুটি স্ব-ট্যাপিং স্ক্রু একটি বিনের মধ্যে প্রায় একই রকম দেখতে পারে এবং এখনও একটি সমাবেশ লাইনে সম্পূর্ণ ভিন্ন উপায়ে আচরণ করতে পারে। পার্থক্যটি সাধারণত লেজ থেকে শুরু হয়, মাথার বিপরীত শ্যাঙ্কের শেষ। একটি ফ্ল্যাট টেইল স্ক্রু একটি ভোঁতা, চ্যামফার্ড মুখের সাথে শেষ হয়, যখন একটি তীক্ষ্ণ লেজের স্ক্রু একটি টেপারড বিন্দু দিয়ে শেষ হয়। সেই একক জ্যামিতিক পছন্দ সিদ্ধান্ত নেয় যে একটি পাইলট গর্ত প্রয়োজন কিনা, স্ক্রু কত দ্রুত শুরু হয় এবং কিছু ব্যর্থ হওয়ার আগে জয়েন্টটি কতটা ড্রাইভিং টর্ক শোষণ করে।

জ্যামিতি, তবে, শুধুমাত্র অর্ধেক গল্প বলে। টিপের পিছনের উপাদান, এটিতে প্রয়োগ করা তাপ চিকিত্সার সাথে, থ্রেডগুলি সাবস্ট্রেটে পরিষ্কারভাবে তৈরি হবে বা এটি ফালা হবে কিনা তা নির্ধারণ করে।

একটি স্ব-ট্যাপিং স্ক্রু এর লেজ আসলে কি করে

ফাস্টেনার পরিভাষায় লেজ হল শ্যাঙ্কের শেষ প্রান্ত, এবং এটি নিয়ন্ত্রণ করে কিভাবে স্ক্রু একটি ওয়ার্কপিসে প্রবেশ করে।

• সমতল লেজ: শ্যাঙ্কটি একটি সমতল বা হালকা চেমফার্ড মুখে শেষ হয়। কোন ছিদ্র বিন্দু ছাড়াই, স্ক্রুটি একটি পূর্ব ড্রিল করা, খোঁচা বা ছাঁচ করা গর্তে প্রবেশ করার উদ্দেশ্যে এবং তারপর সেই গর্তের মধ্যে এর মিলন সুতো তৈরি বা কাটার উদ্দেশ্যে।
• তীক্ষ্ণ লেজ: একটি শঙ্কু বিন্দু tapers. বিন্দুটি একটি স্টার্টার, স্থানচ্যুত বা কাটিং উপাদান হিসাবে কাজ করে তাই নেতৃস্থানীয় থ্রেডগুলি অনেকগুলি সাবস্ট্রেটে আলাদা ড্রিলিং পদক্ষেপ ছাড়াই জড়িত থাকে।

যেহেতু একটি তীক্ষ্ণ লেজের বিন্দু টেপার করা হয়, তার প্রথম থ্রেডগুলি অসম্পূর্ণ থাকে এবং স্ক্রু অগ্রসর হওয়ার সাথে সাথে ধীরে ধীরে গভীর হয়। একটি ফ্ল্যাট টেইল স্ক্রু শ্যাঙ্কের শেষের কাছাকাছি আরও সম্পূর্ণ থ্রেড বহন করে, যা নিযুক্ত দৈর্ঘ্য বরাবর লোড বিতরণ এবং ড্রাইভিং টর্ক বক্ররেখার আকার উভয়ই পরিবর্তন করে।

উপাদান নির্বাচন এবং তাপ চিকিত্সা: বাস্তব সিদ্ধান্তকারী ফ্যাক্টর

কার্বন ইস্পাত গ্রেড যেমন C1022A সাধারণত কেস শক্ত হয়: পৃষ্ঠটি একটি উচ্চ কঠোরতায় কার্বারাইজ করা হয় যাতে এটি একটি থ্রেড কাটা বা গঠন করতে পারে, যখন কোরটি নরম এবং শক্ত থাকে যাতে স্ক্রু টর্কের নিচে না পড়ে। পৃষ্ঠের কঠোরতা এবং মূল কঠোরতার মধ্যে ব্যবধান যা একটি ছোট স্ক্রুকে আক্রমণাত্মক এবং টেকসই করে তোলে।

স্টেইনলেস স্টিলের বিকল্পগুলি ভিন্নভাবে আচরণ করে এবং প্রায়শই ভুল বোঝা যায়:

• SUS410, একটি মার্টেনসিটিক স্টেইনলেস স্টীল: এটিকে শক্ত ও টেম্পারড করা যায়, মাঝারি জারা প্রতিরোধের প্রদান করার সময় কেস শক্ত করা কার্বন স্টিলের কাছাকাছি একটি কঠোরতা পৌঁছায়।
• SUS304 এবং SUS316, অস্টেনিটিক স্টেইনলেস স্টীল: তারা নিভৃত এবং tempering দ্বারা শক্তিশালী করা যাবে না. কঠোরতা শুধুমাত্র ঠান্ডা কাজ থেকে আসে, তাই তারা নরম থাকে এবং গালিং এবং থ্রেড স্ট্রিপিং প্রবণ হয়।

একটি তীক্ষ্ণ ডগায় পার্থক্য সবচেয়ে গুরুত্বপূর্ণ। এই বিন্দুটির একটি খুব ছোট ক্রস সেকশন রয়েছে, তাই একটি অতিরিক্ত-কঠিন বা নিম্ন-মেজাজ বিন্দু ড্রাইভিং করার সময় ফ্র্যাকচার হতে পারে, যখন একটি কম-কঠিন বিন্দু কেবল ভাঁজ করে এবং শুরু করতে অস্বীকার করে। ফ্ল্যাট টেইল স্ক্রুগুলি একটি বিস্তৃত অঞ্চলে ড্রাইভিং স্ট্রেস ছড়িয়ে দেয়, তবে তাদের দীর্ঘ থ্রেড জড়িত হওয়ার অর্থ হল পুরো থ্রেডেড দৈর্ঘ্য বরাবর কেসের গভীরতা অবশ্যই সামঞ্জস্যপূর্ণ থাকবে।

সমতল লেজ থ্রেড-গঠন আচরণ

একটি ফ্ল্যাট টেইল স্ক্রু হল একটি নিয়ন্ত্রিত-নিয়ন্ত্রিত ফাস্টেনার। কারণ এটি ওয়ার্কপিসকে ছিদ্র করতে পারে না, গর্তের ব্যাস এবং গর্তের গুণমান থ্রেড-গঠনের শর্তগুলিকে সংজ্ঞায়িত করে। শীট মেটালে গর্তটিকে সাধারণত নামমাত্র থ্রেডের আকারের নীচে সামান্য খোঁচা বা ড্রিল করা হয় এবং স্ক্রুটি সেই গর্তের দেওয়ালে নিজের থ্রেডটি রোল করে বা কেটে দেয়। প্লাস্টিক এবং ডাই কাস্টিংগুলিতে, একটি ছাঁচযুক্ত কোর গর্ত একই ফলাফল অর্জন করে।

ফলাফলগুলি অনুমানযোগ্য: স্টার্টিং টর্ক বেশি কারণ পুরো থ্রেড প্রোফাইলটি অবিলম্বে নিযুক্ত হয়, এনগেজমেন্টের দৈর্ঘ্য নিয়ন্ত্রণ করা সহজ, এবং জয়েন্টগুলিকে বিচ্ছিন্ন করা এবং পুনরায় একত্রিত করা যেতে পারে এবং একটি তীক্ষ্ণ বিন্দুর চেয়ে অনেক কম ক্ষতি হয়। ফ্ল্যাট টেইল স্ক্রুগুলিও প্রাকৃতিক পছন্দ যখন স্ক্রুটি প্রথম প্যানেলের মধ্য দিয়ে যায় এবং একটি বাদাম, একটি বস বা একটি মোটা দ্বিতীয় স্তরে একটি থ্রেড তৈরি করতে হবে।

ধাতু এবং অন্ধ গর্ত জন্য ফ্ল্যাট লেজ স্ব-লঘুপাত screws ব্লন্ট ফ্ল্যাট টেইল স্যুট প্রি-ড্রিল্ড মেটাল, ব্লাইন্ড হোল এবং বটমিং ওয়ার্ক, ফ্ল্যাট বা প্যান হেডস এবং কার্বন বা স্টেইনলেস স্টিলের বিকল্প সহ। পণ্য দেখুন →

শার্প টেইল থ্রেড-গঠন আচরণ

একটি ধারালো লেজ স্ক্রু গতির জন্য নিয়ন্ত্রণ করে। বিন্দুটি নিজেই অবস্থান করে, উপাদানটিকে একপাশে ঠেলে দেয় এবং প্রথম থ্রেডগুলিকে সংস্পর্শে নিয়ে আসে, তাই কাঠ, কণাবোর্ড, পাতলা শীট এবং অনেক প্লাস্টিকের জন্য আলাদা ড্রিলিং অপারেশনের প্রয়োজন হয় না। ট্রেড-অফ হল যে সাবস্ট্রেটকে অবশ্যই স্থানচ্যুত উপাদান গ্রহণ করতে হবে। ঘন শক্ত কাঠ বা পুরু ইস্পাত বিন্দুতে উপাদান সরানোর জায়গা নেই এবং ড্রাইভিং টর্ক দ্রুত বৃদ্ধি পায়।

শার্প পয়েন্ট ডিজাইনগুলিও স্ট্রেসকে ঘনীভূত করে, কারণ টেপারড টিপ কম উপাদান বহন করে এবং থ্রেড-ফর্মিং লোডগুলি অল্প আয়তনের শক্ত স্টিলের উপর একত্রিত হয়। সেখানেই কেস গভীরতা নিয়ন্ত্রণ গুরুত্বপূর্ণ হয়ে ওঠে: একটি কেস খুব অগভীর এবং পয়েন্টটি বিকৃত হয়, একটি কেস এবং পয়েন্ট চিপগুলি খুব ভঙ্গুর হয়।

প্যান হেড শার্প পয়েন্ট স্ব-লঘুপাত স্ক্রু প্রি-ড্রিল্ড মেটাল অ্যাসেম্বলির জন্য আদর্শ, এই ক্রস-রিসেসড প্যান হেড স্ক্রুগুলি থ্রেড কাটে এবং নির্মাণ, আসবাবপত্র এবং সরঞ্জামের ঘের জুড়ে ক্ল্যাম্পিং বল বিতরণ করে। পণ্য দেখুন →

ফ্ল্যাট টেইল এবং শার্প টেইল স্ক্রু পাশাপাশি

নীচের সারণীটি স্পেসিফিকেশন কাজের সময় সবচেয়ে গুরুত্বপূর্ণ পার্থক্যগুলির সংক্ষিপ্ত বিবরণ দেয়।

কীভাবে তাপ চিকিত্সা সামঞ্জস্যপূর্ণ থ্রেড গঠনকে সমর্থন করে

থ্রেড-গঠন কর্মক্ষমতা একটি তাপ চিকিত্সা ফলাফল হিসাবে অনেক একটি নকশা ফলাফল. কার্বারাইজিং শক্ত পৃষ্ঠের স্তর তৈরি করে, রূপান্তরে লকগুলি নিভিয়ে দেয় এবং টেম্পারিং ইনস্টলেশন টর্ক টিকে থাকার জন্য যথেষ্ট মূল শক্ততা পুনরুদ্ধার করে। কেসের গভীরতা, পৃষ্ঠের কঠোরতা এবং মূল কঠোরতা সবই একটি উইন্ডোর ভিতরে রাখা আবশ্যক, এবং যখন ফার্নেস বায়ুমণ্ডল এবং তাপমাত্রার প্রোফাইল ব্যাচ থেকে ব্যাচের পুনরাবৃত্তি হয় তখন সেই উইন্ডোটি রাখা সবচেয়ে সহজ।

প্রক্রিয়া সরঞ্জাম তাই ফাস্টেনার মানের পিছনে সরাসরি বসে। সঠিকভাবে নির্দিষ্ট পরিসর থেকে নিয়ন্ত্রিত বায়ুমণ্ডল কার্বারাইজিং এবং টেম্পারিং চুল্লি তাপ চিকিত্সা সরঞ্জাম শুধুমাত্র একটি নমুনা না করে একটি প্রোডাকশন লট জুড়ে কেস ডেপথ ইউনিফর্ম রাখুন। কঠোরতা সমীক্ষা এবং লবণ স্প্রে পরীক্ষা তারপর নিশ্চিত করে যে পৃষ্ঠ স্তরটি পরিষেবাতে উদ্দেশ্য হিসাবে আচরণ করে।

সাবস্ট্রেটের সাথে টিপের ধরন এবং উপাদানের মিল

বস্তুগত সিদ্ধান্তটি সাবস্ট্রেটকে অনুসরণ করা উচিত, অন্যভাবে নয়।

• পাতলা ইস্পাত শীট, প্রায় 0.5 থেকে 1.5 মিমি: একটি ধারালো লেজের কেস শক্ত করা কার্বন ইস্পাত স্ক্রু দ্রুততম; একটি ফ্ল্যাট টেইল স্ক্রু কাজ করে যেখানে একটি সংজ্ঞায়িত পাইলট গর্ত এবং পরিপাটি থ্রেড এনগেজমেন্ট বেশি গুরুত্বপূর্ণ।
• মোটামুটি 2 মিমি উপরে ইস্পাত: একটি ড্রিল করা পাইলট গর্তে একটি ফ্ল্যাট টেইল স্ক্রু বা একটি স্ব-তুরপুন স্ক্রু ব্যবহার করুন। একটি ধারালো লেজ স্ব-লঘুপাত স্ক্রু সংগ্রাম করবে।
• কাঠ এবং কণাবোর্ড: তীক্ষ্ণ লেজের নকশা, আদর্শভাবে কাটা পাঁজর বা টাইপ 17 স্টাইলের লেজের সাথে, প্রান্ত এবং প্রান্তের কাছে বিভক্ত হওয়া কমিয়ে দেয়।
• প্লাস্টিক এবং ডাই ঢালাই: একটি ঢালাই কোর গর্তে একটি সমতল লেজের স্ক্রু হুপ স্ট্রেস এবং ক্র্যাকিং সীমাবদ্ধ করে।
• ক্ষয়কারী পরিষেবা: SUS410 যেখানে কঠোরতা প্রয়োজন, SUS304 বা SUS316 যেখানে জারা প্রতিরোধ ক্ষমতা প্রাধান্য পায় এবং ড্রাইভিং অবস্থা কোমল থাকে।

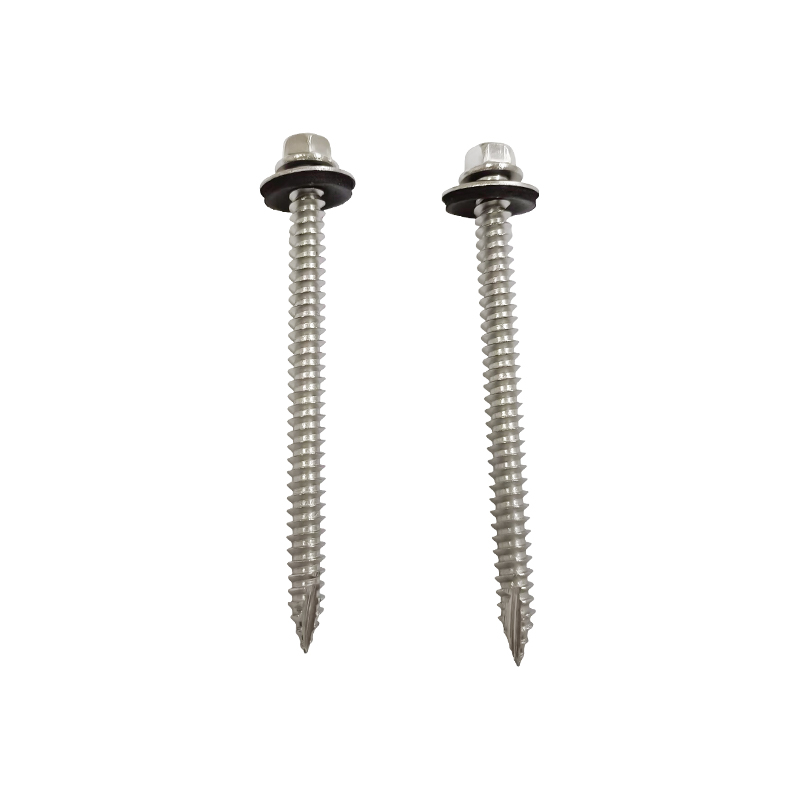

EPDM ওয়াশারের সাথে হেক্স ওয়াশার হেড টাইপ 17 স্ব-ট্যাপিং স্ক্রু বহিরঙ্গন ধাতব ছাদ এবং ক্ল্যাডিংয়ের জন্য, এই SUS410 স্ক্রুটি একটি বাট্রেস থ্রেড এবং সিলিং ওয়াশার ব্যবহার করে ব্যস্ততা উন্নত করতে এবং আর্দ্রতা প্রবেশকে প্রতিরোধ করে। পণ্য দেখুন →

সাধারণ ব্যর্থতা মোড এবং তাদের উপাদান কারণ

FAQ

একটি সমতল লেজ এবং একটি ধারালো লেজ স্ব-লঘুপাত স্ক্রু মধ্যে পছন্দ নিচে আসে কিভাবে জয়েন্ট গঠন করা উচিত. একটি তীক্ষ্ণ লেজ ইনস্টলেশনের গতি এবং স্ব-শুরু করার ক্ষমতাকে অপ্টিমাইজ করে, যদি সাবস্ট্রেটটি স্থানচ্যুত উপাদান গ্রহণ করতে পারে এবং বিন্দুটির পিছনে সঠিক কেস গভীরতা থাকে। একটি ফ্ল্যাট লেজ বাগদানের গুণমান, টর্কের পূর্বাভাস এবং পুনরায় ব্যবহারযোগ্যতাকে অপ্টিমাইজ করে, যদি গর্তটি সঠিকভাবে প্রস্তুত করা হয়। উভয় ক্ষেত্রেই, টিপের পিছনের গ্রেড এবং হিট ট্রিটমেন্ট সিদ্ধান্ত নেয় যে ডিজাইনের উদ্দেশ্যটি উৎপাদনে টিকে আছে কিনা।

এই ফাস্টেনার শ্রেণীবদ্ধ এবং প্রয়োগ করা হয় কিভাবে একটি বিস্তৃত ভিউ জন্য, এই ওভারভিউ স্ব-লঘুপাত স্ক্রু প্রকার এবং নির্বাচন একটি দরকারী সহচর পড়া.
